1. Possibile calibrazione/adattamento sensore persi.
2. Possibile guasto al cablaggio o al sensore albero motore.

Soluzione 1

Ricalibrare il sensore utilizzando un idoneo strumento diagnostico.

Soluzione 2

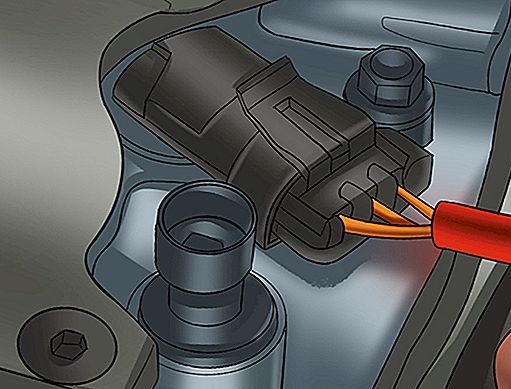

Verificare continuità del cablaggio sensore sui 3 cavi di collegamento.

Lato sensore:

• PIN 1: Verificare continuità (Filo Viola/Blu) -> Piedino B83 Centralina Motore
• PIN 2: Verificare massa (Filo Nero/Viola) -> Piedino B85 Centralina Motore
• PIN 3: Verificare continuità (Filo Verde) -> Piedino B84 Centralina Motore

Per verificare il corretto funzionamento del sensore collegare l’oscilloscopio ai pidini 1 e 3 ritrovando a motore in moto la forma d’onda tipo come nella figura d’esempio allegata. Prestare attenzione alla tipologia di sensore se ad attivazione positiva (come in figura a 5V nello spazio A) o ad attivazione negativa dove in segnale resterà a 0V nello spazio A.
